Канализация в доме из клеёного бруса: септик, вводы и защита от промерзания

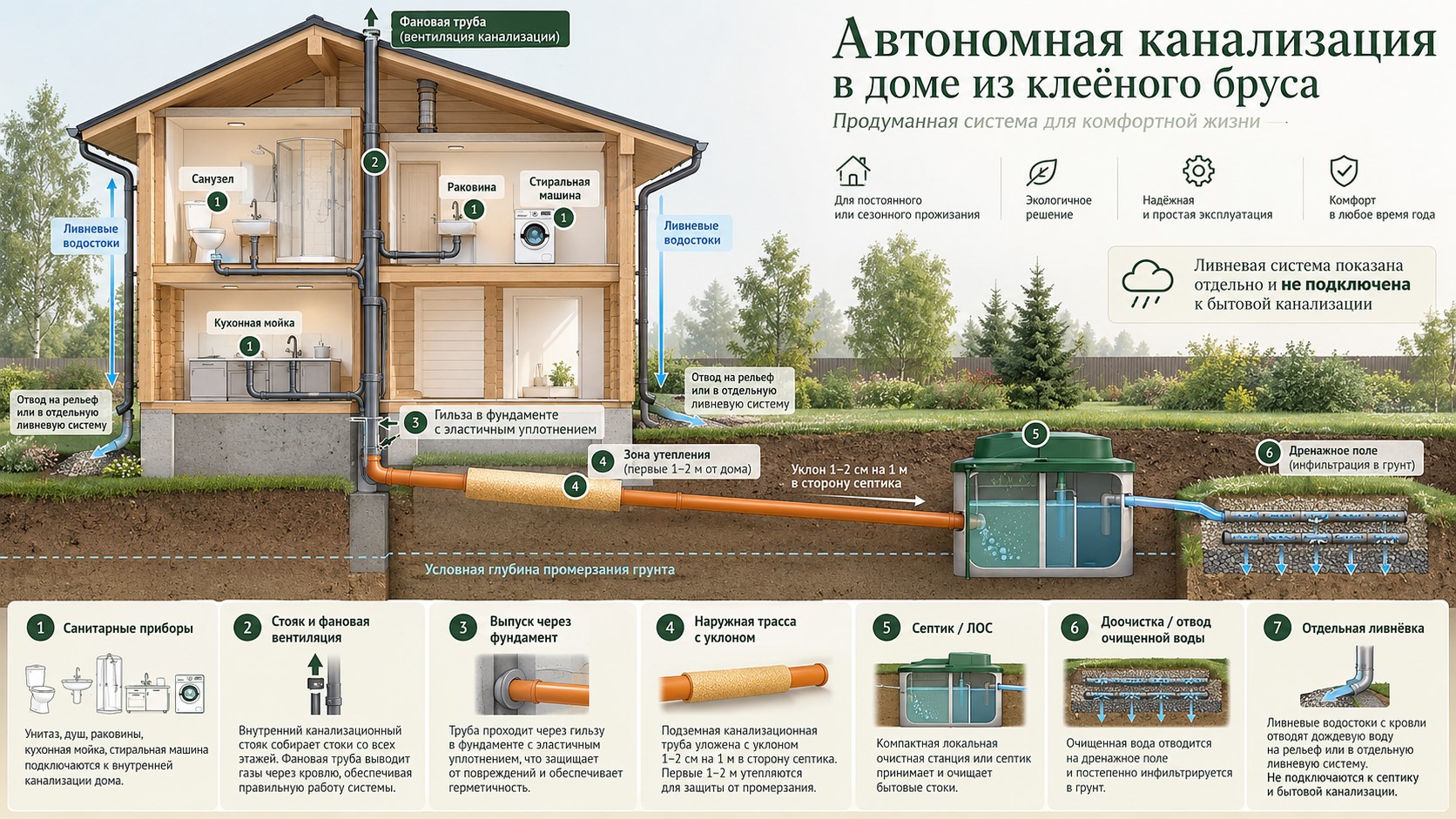

Рабочую систему удобно представлять как последовательность: санитарные приборы → внутренние отводы → канализационный стояк и фановая вентиляция → выпуск из здания → наружная самотёчная трасса → локальное очистное сооружение → отведение очищенной воды или почвенная доочистка → сервис и регулярный контроль.

Каждый участок задаёт условия следующему. Высота выпуска определяет, насколько глубоко придётся вести наружную трубу. Длина трассы и её уклон задают отметку входа в септик или станцию. Тип очистного сооружения связан с грунтом, уровнем грунтовых вод, режимом проживания и возможностью обслуживания. Положение стояков влияет на архитектуру санузлов и кровельные проходки.

Клеёный брус отличается высокой геометрической стабильностью, однако деревянные конструкции всё равно меняют размеры в пределах, заложенных проектом и условиями эксплуатации. Значение этих перемещений зависит от высоты стен, влажностного режима, узлов сопряжения и конструктивной схемы. Универсальная цифра «усадки в процентах» здесь мало помогает проектировщику.

Особенно чувствительны вертикальные стояки и места, где трубопровод связывает деревянную стену со стабильной частью фундамента. Жёсткая фиксация создаёт дополнительные усилия в соединениях. Поэтому крепления, проходки и монтажные зазоры проектируют с возможностью расчётного взаимного перемещения конструкций.

Для General House эта задача начинается ещё на стадии архитектурно-инженерного проекта. Чем раньше определены санузлы, кухня, постирочная, техническое помещение и стояки, тем проще провести канализацию короткими маршрутами, сохранить доступ к ревизиям и аккуратно вывести фановую вентиляцию через кровлю.

Термин «септик» в быту объединяет несколько технологически разных систем. Полезно разделять материал корпуса и способ очистки. Бетон или пластик описывают конструкцию корпуса. Модульность относится к компоновке оборудования. Биореактор характеризует технологический процесс. Одна пластиковая станция одновременно может быть модульной и использовать аэробную биологическую очистку.

Выбор начинается с режима проживания, расчётного бытового стока и залпового сброса. Затем оценивают грунт, уровень грунтовых вод, рельеф, способ дальнейшего отвода очищенной воды, доступность электричества и готовность владельца регулярно обслуживать систему.

Бетонный септик

Железобетонные кольца остаются понятным и распространённым строительным решением. Большая масса корпуса помогает при высоких подъёмных силах грунтовых вод, а сами элементы доступны почти во всех регионах. При этом итоговая система зависит от качества бетона, герметизации стыков, устройства днищ и перекрытий, а также от выбранной схемы последующей доочистки.

Земляные работы обычно занимают заметную долю бюджета: нужен котлован, доставка тяжёлых элементов и кран. На мокрых грунтах резко возрастают требования к гидроизоляции. Сам по себе массивный бетонный резервуар ещё не определяет степень очистки стока — технологическая схема должна быть рассчитана отдельно.

Пластиковый энергонезависимый септик

Лёгкий заводской корпус удобен при монтаже и занимает относительно компактный котлован. Энергонезависимые модели используют анаэробные процессы и обычно требуют последующей почвенной доочистки. Такой вариант хорошо раскрывается на участках с подходящими фильтрующими грунтами и низким уровнем грунтовых вод.

При выборе важно смотреть паспорт конкретной модели: допустимую производительность, залповый сброс, глубину подводящей трубы, требования к основанию и обратной засыпке. Для лёгких корпусов особенно важна проверка условий высокого УГВ и мер против всплытия.

Станция биологической очистки

Аэрационные установки поддерживают интенсивный биологический процесс с помощью компрессоров, аэраторов и, в отдельных схемах, насосов. Для дома постоянного проживания это удобный формат: компактная установка принимает регулярную нагрузку, имеет понятные паспортные характеристики и допускает разные варианты отвода очищенной воды при условии соответствия проекту участка.

Такие станции зависят от электроснабжения и сервисной дисциплины. Периодически проверяют компрессор, насосы, рециркуляцию, уровень ила и аварийную сигнализацию. На объекте с дорогим благоустройством особенно ценен понятный сервисный доступ: крышка станции должна оставаться доступной после устройства газона, настилов и посадок.

Что выбрать при высоком уровне грунтовых вод

Высокий УГВ влияет сразу на несколько решений: устойчивость корпуса, обратную засыпку, способ отвода очищенной воды и возможность устройства почвенной доочистки. В таких условиях выбирают модели и схемы, для которых производитель прямо предусматривает работу на мокром участке.

Наличие тяжёлого бетонного корпуса или специального пластикового исполнения решает только часть задачи. Проект всё равно должен учитывать гидрогеологию и конечный путь очищенной воды. Сброс на рельеф, почвенная фильтрация, накопление и принудительный отвод имеют разные условия применения.

Сравнение основных решений

Цены приведены как ориентиры на октябрь 2026 года по данным исходного исследовательского документа. Монтаж может заметно изменить итоговую стоимость из-за грунта, уровня грунтовых вод, глубины ввода, доставки, необходимости крана, принудительного отвода и благоустройства.

Узел выпуска соединяет внутреннюю канализацию с наружной трассой и одновременно проходит через конструкцию здания. Для дома из клеёного бруса здесь особенно важно разделять стабильные и подвижные части.

Выпуск через фундамент

Для многих проектов удобна горизонтальная схема: стояк или внутренний коллектор опускается в техническую зону, проходит через бетонную часть фундамента и выходит в грунт. Последовательность узла выглядит так: доступная ревизия → переход к выпуску → гильза или проектная проходка → эластичная герметизация → наружная труба.

Проход через стабильную фундаментную часть уменьшает зависимость канализационной трубы от перемещений деревянной стены. В гильзе предусматривают монтажный зазор, водо- и газоплотное уплотнение, а крепления внутренней части позволяют отработать расчётные перемещения здания.

Вертикальный выпуск через плиту

При плитном фундаменте канализацию часто закладывают вертикально вниз через заранее определённые проходки. Такая схема позволяет собрать стояки около инженерного ядра и сократить горизонтальные участки внутри дома. Цена ошибки здесь особенно высока: после бетонирования плиты перенос выпуска требует серьёзного вмешательства в конструкцию.

Поэтому планировку санузлов, кухни, постирочной и технического помещения лучше окончательно увязать до выпуска рабочей документации по фундаменту. Архитектурный план и инженерные выпуски должны совпадать до сантиметров.

Проход через стену из клеёного бруса

Такой узел используют в ситуациях, где фундаментная проходка неудобна по конструктиву. Отверстие в деревянной стене одновременно взаимодействует с наружной температурой, влагой и расчётными перемещениями стены. Проходку делают эластичной, защищают торцы древесины от увлажнения, исключают постоянный контакт дерева с конденсатом и сохраняют возможность осмотра.

Компенсация перемещений стен

Вертикальный стояк, связанный с деревянной стеной, крепят так, чтобы он не становился жёсткой распоркой между фундаментом и верхней частью дома. Один из принципов — фиксированная точка в стабильной зоне, участок с возможностью осевого перемещения, скользящие крепления по деревянной стене и раструбные соединения с монтажным запасом в пределах инструкции производителя.

Размер компенсационного запаса берут из конструктивной схемы конкретного дома. Универсальные советы в духе «оставьте 30, 50 или 100 мм» могут дать ложное ощущение точности. На рабочем чертеже должен быть показан сам принцип перемещения и расчётный диапазон для данного здания.

Внутренняя канализация должна сохранять гидрозатворы сантехнических приборов при сбросах и безопасно отводить канализационные газы. Для этого стояк выводят в вентиляционную часть через кровлю по требованиям проекта и действующих норм.

В действующей нормативной базе для вентилируемых стояков предусмотрены требования к высоте вывода над кровлей и расстояниям от открывающихся окон и балконов. Конкретное решение зависит от типа кровли. Для архитектуры дома из клеёного бруса фановый выход стоит закладывать вместе с остальными кровельными проходками, чтобы узел не конфликтовал со стропильной системой, фасадом и расположением окон.

Самотёчная канализация работает за счёт геометрии. Труба должна иметь стабильный уклон без локальных провисов и обратных уклонов. Для иллюстрации возьмём распространённый частный сценарий: наружная труба Ø110 мм, условный уклон 2 %, то есть 20 мм на каждый метр трассы. Окончательные параметры назначаются проектом с учётом расхода, материала трубы и требований выбранной станции.

Почему длинная трасса быстро заглубляет септик

Если лоток трубы у дома находится на глубине 0,80 м, каждый метр трассы при уклоне 2 % добавляет 2 см глубины. Уже на 25 м вход к станции опустится до 1,30 м. Именно поэтому расположение септика «подальше от дома» может неожиданно потребовать удлинённую горловину или другое исполнение станции.

Эта таблица хорошо показывает связь архитектуры участка с инженерными отметками. Короткая трасса часто позволяет сохранить стандартное исполнение станции и уменьшить объём земляных работ. Длинная линия способна сделать вход слишком глубоким ещё до того, как владелец выбрал модель септика.

Как считать глубину при условном промерзании 1,2 м

У трубы Ø110 мм верхняя образующая при такой отметке оказывается примерно на глубине 0,79 м. Этот сценарий одновременно показывает, почему бытовая формула «канализацию всегда кладут ниже промерзания» слишком груба. Для реального объекта используются климатические данные конкретного района, грунты, отметки участка и теплотехнический расчёт.

Самотёчная труба отличается от водопровода режимом работы: после сброса вода уходит дальше по уклону, и постоянного заполненного сечения обычно нет. Поэтому для зимней надёжности особенно важны стабильный уклон, отсутствие провисов, нормальный проход через фундамент и утепление критических мелких участков.

Защита от холода строится из нескольких решений. Проектировщик выбирает их по фактической глубине, длине трассы, режиму проживания и геометрии выпуска. Часто разумная комбинация даёт лучший результат, чем попытка сильно заглубить всю сеть.

Расчётная глубина и короткая трасса

Самый спокойный сценарий — короткая наружная линия с устойчивым уклоном и отметками, подтверждёнными проектом. По мере движения к септику труба естественно заглубляется за счёт уклона. Поэтому наиболее чувствительный к морозу участок нередко находится именно у выхода из дома.

Гидрофобная теплоизоляция

При уменьшенной глубине может применяться сертифицированная гидрофобная теплоизоляция, если решение обосновано теплотехническим расчётом. Утепление особенно полезно на первых метрах после выпуска, около локальных мелких участков и в зоне инженерных проходок.

Греющий кабель

Саморегулирующийся кабель используют как локальную защиту критического участка или резерв для сезонного дома. Его мощность, способ монтажа, термостатическое управление и электрическая защита выбираются по инструкции производителя. Постоянно отапливать длинную трассу обычно нет смысла, если проблему можно решить правильными отметками и теплоизоляцией.

Для понимания эксплуатационных расходов удобно считать сезонное потребление. Например, 15 м кабеля мощностью 16 Вт/м дают установленную мощность 240 Вт. При холодном периоде 120 суток и фактической работе термостата около 30 % времени получится примерно 207 кВт·ч за сезон. Денежный расход зависит от тарифа электроэнергии на объекте.

Утепление горловины станции и колодцев

Крышка и верхняя часть станции находятся ближе всего к наружному воздуху. Их теплоизоляция особенно важна в холодном климате и при редком водопользовании. Конкретное решение должно сохранять сервисный доступ и соответствовать конструкции выбранной станции.

Сравнение способов защиты от промерзания

• Провис наружной трубы. В низкой точке остаётся вода, накапливаются отложения, зимой появляется локальная зона риска.
• Слишком длинная самотёчная трасса. Из-за уклона вход в станцию уходит глубоко, котлован становится больше, а стандартной горловины может не хватить.
• Жёсткая фиксация стояка к брусовой стене и фундаменту. Разные перемещения конструкций передаются на трубы и раструбные соединения.
• Недоступная ревизия. Любая диагностика превращается в разбор отделки или мебели.
• Поздний вывод фановой трубы. Готовую кровлю приходится вскрывать, а проходка может конфликтовать со стропилами и архитектурой фасада.
• Случайный выбор места станции. Ландшафтная логика может противоречить отметкам трассы, сервисному подъезду и гидрогеологии.
• Благоустройство поверх сервисных крышек. Газон, терраса или клумба затрудняют обслуживание и аварийный доступ.
• Выбор станции только по числу пользователей. Без проверки залпового сброса, УГВ, способа отвода и глубины входа модель может оказаться неудобной для участка.

Скрытая протечка около стояка опасна тем, что древесина способна долго получать влагу до появления заметного следа в интерьере. Поэтому соединения в перекрытиях и инженерных шахтах проектируют с контролируемым доступом, а ревизии оставляют обслуживаемыми.

Холодная проходка через наружный контур может давать конденсат. Узел должен быть встроен в теплоизоляционную и влагозащитную схему стены или фундамента так, чтобы торцы и соседние деревянные элементы оставались сухими.

Нарушение фановой вентиляции способно привести к срыву гидрозатворов и появлению запаха. Для домов постоянного проживания также полезна понятная аварийная сигнализация станции: высокий уровень или отказ оборудования должны обнаруживаться быстро.

Периодичность обслуживания задаётся технологией и паспортом оборудования. Для бетонного септика контролируют осадок, герметичность камер, стыки и состояние зоны почвенной доочистки. Для энергонезависимого пластикового септика добавляется обслуживание конкретной системы последующей фильтрации. Для аэрационной станции следят за компрессором, насосами, аэраторами, рециркуляцией, избыточным илом и сигнализацией.

Универсальный календарь в духе «ассенизатор один раз в год» здесь мало полезен. Реальный интервал зависит от рабочего объёма, числа жильцов, нагрузки, технологии и требований производителя.

Представим дом постоянного проживания для семьи из четырёх-пяти человек. На первом этаже — кухня, гостевой санузел и постирочная, на втором — два санузла. Участок имеет умеренный рельеф, а место для станции находится примерно в 15 м от технического ядра дома. Для примера принимаем наружную трубу Ø110 мм и уклон 2 %.

Если стартовый лоток у дома расположен на отметке около 0,90 м, у станции он окажется примерно на 1,20 м. Уже на архитектурном этапе становится понятно, какое исполнение станции понадобится по глубине входа. Первые метры трассы можно дополнительно проверить теплотехнически и при необходимости утеплить. Стояк внутри дома получает скользящие крепления по брусовой стене, а проход наружу выполняется через стабильную фундаментную часть.

Такой сценарий показывает ценность продольного профиля. Один простой чертёж связывает планировку дома, фундамент, уклон трубы, промерзание, глубину станции и объём земляных работ. Именно эту схему полезно утвердить до монтажа фундамента и благоустройства участка.

• Ø110 мм — модельный диаметр наружной трубы в примере статьи.
• 2 %, или 20 мм/м — модельный уклон, используемый для наглядного расчёта трассы.
• 0,50 м — суммарное падение трубы на длине 25 м при уклоне 2 %.
• 1,20 м — условная глубина проникания нулевой температуры в модельном примере.
• Около 0,90 м до лотка — расчётный ориентир для трубы малого диаметра в описанном нормативном сценарии с исходным параметром 1,20 м.
• 4–5 человек — условная постоянная нагрузка модельного дома.
• 15 м × 16 Вт/м = 240 Вт — установленная мощность модельного участка греющего кабеля.
• Около 207 кВт·ч за сезон — примерное потребление такого кабеля при 120 холодных сутках и 30 % времени работы.

• 1. Уточнить категорию участка, рельеф, геологию и уровень грунтовых вод.
• 2. Посчитать бытовой сток и залповую нагрузку с учётом всех сантехнических приборов.
• 3. Выбрать технологию очистки и определить путь очищенной воды.
• 4. Проверить место станции относительно здания, водозабора, границ участка и сервисного подъезда по применимым правилам.
• 5. Построить продольный профиль трассы: отметка земли, лоток у дома, уклон, вход в станцию, условная линия промерзания.
• 6. Увязать выпуск канализации с фундаментом и рабочими чертежами проходки.
• 7. Разделить крепления трубопроводов по стабильным и подвижным конструкциям.
• 8. Запроектировать фановую вентиляцию до монтажа кровли и чистовой отделки.
• 9. Подготовить основание наружной трубы без локальных провисов.
• 10. Проверить уклон инструментом до обратной засыпки.
• 11. Выполнить теплоизоляцию и локальный обогрев там, где это предусмотрено расчётом.
• 12. Проверить ориентацию входа и выхода станции, электропитание, насосы и сигнализацию до засыпки котлована.
• 13. Сфотографировать трассу с привязками, глубинами, положением муфт и кабеля.
• 14. Провести испытание и пусконаладку.
• 15. После благоустройства сохранить доступ к крышкам и ревизиям.
• 16. Перед первой зимой проверить утепление, кабель, сигнализацию и отсутствие просадки грунта.

Для загородного дома канализация начинается с архитектуры и участка. Мы заранее смотрим на сценарий проживания семьи, число санузлов, положение кухни и постирочной, высотные отметки, тип фундамента, рельеф, геологию и возможное место очистного сооружения. После этого строится инженерная схема с понятными трассами и обслуживаемыми узлами.

Особое внимание в доме из клеёного бруса получают места сопряжения инженерии с деревянными конструкциями. Стояки, проходки и крепления должны учитывать расчётные перемещения, оставаться доступными для контроля и сохранять древесину сухой. Наружная трасса проектируется по продольному профилю, чтобы уклон, глубина и защита от промерзания работали вместе.

В результате владелец получает систему, которую легко понять по чертежам, удобно обслуживать и спокойно эксплуатировать зимой. Для скрытой инженерии это, пожалуй, главный критерий качества.

Надёжная канализация загородного дома складывается из точных отметок и понятных узлов. Выбор септика связан с грунтом, УГВ, нагрузкой и дальнейшим отведением воды. Выпуск из дома должен учитывать конструкцию фундамента и перемещения клеёного бруса. Наружная трасса требует стабильного уклона, продуманной глубины и защиты у наиболее холодных участков.

Продольный профиль стоит сделать центральным рабочим документом системы. Он сразу показывает, где находится выпуск, как быстро заглубляется труба, какой вход нужен у станции и где понадобится утепление. Такой подход уменьшает количество решений «по месту» и помогает сохранить архитектуру дома и участка без инженерных компромиссов после завершения строительства.
